起兴
TRAX
特点
| 齿轮传动 | 线轨 |
 |  |
| H | XYZ |
机型变化
| 2220 万能加工中心（4轴）落地式 动柱(X) 主轴头(Y) 滑枕(Z) |
| 类别 | 项目 | 规格 |
| 进给 | X轴行程[mm] | 4000~10000(ColumnLongitudinal) |
| Y轴行程[mm] | 1300 1600 2000(HeadUpdown) | |
| Z轴行程[mm] | 1000 1200 1350(滑枕) | |
| 快移速度(X)[m/min] | 25 | |
| 快移速度(Y)[m/min] | 25 | |
| 快移速度(Z)[m/min] | 25 | |
| 工作台 | 工作台承重[kg] | 12000 |
| 范畴 | 数控品牌 | 发那科 西门子 |
| 数控系统 | iTNC 530/840D/31i | |
| 产地 | 韩国 |
*进给轴的名称已更改以进行分类。(XYZ🡢XZY)
铣削主轴 1(H1)
| 主轴名 | AngularHead(90deg) | UniversalHead(A2 Hor Ver) | UniversalHead(A4) | UniversalHead(K5) | 铣削主轴锥度 | 7:24锥度50 | 7:24锥度50 | 7:24锥度50 | 7:24锥度50 | 铣削主轴转速[rpm] | 4000 | 4000 | 4000 | 5000 | 铣削主轴功率[kW] | 37!56(西门子) 37!45(发那科) | 37!56(西门子) 37!45(发那科) | 37!56(西门子) 37!45(发那科) | 37!56(西门子) 37!45(发那科) | 铣削主轴扭矩[Nm] | 传动 | 齿轮传动(2级) | 齿轮传动(2级) | 齿轮传动(2级) | 齿轮传动(2级) |
刀库 1
| 刀柄锥度 | 7:24锥度50 | 刀库数量[ea] | 30 40 60 | 刀具直径[mm] | 110!125 | 刀具长度[mm] | 350 | 刀具重量[kg] | 20 25 | 换刀时间(刀对刀)[s] | 换刀时间(切对切)[s] |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
导轨
| 轴 | X | Y | Z |
| 导轨 | 线轨 | 线轨 | 线轨 |
| 数量 | 2 | 2 | 2 |
*进给轴的名称已更改以进行分类。(XYZ🡢XZY)

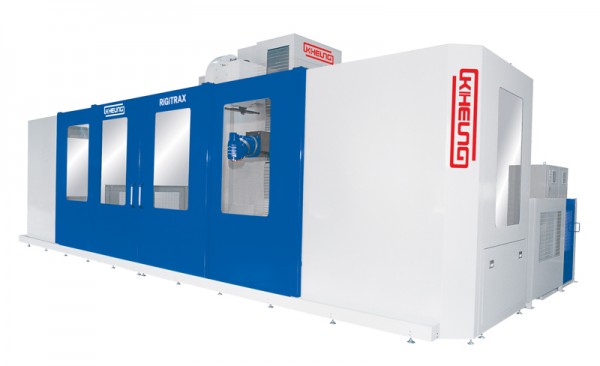

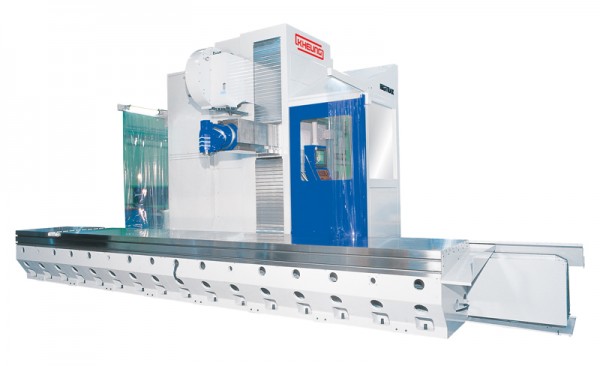

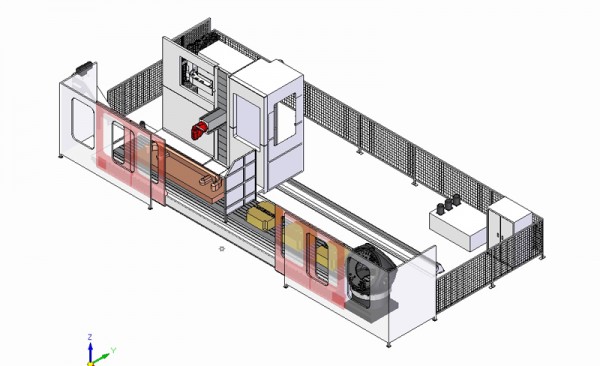

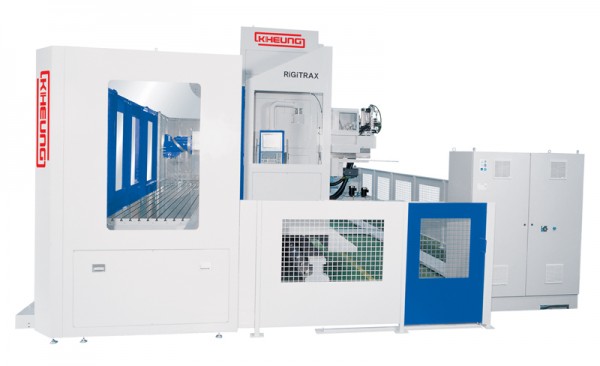

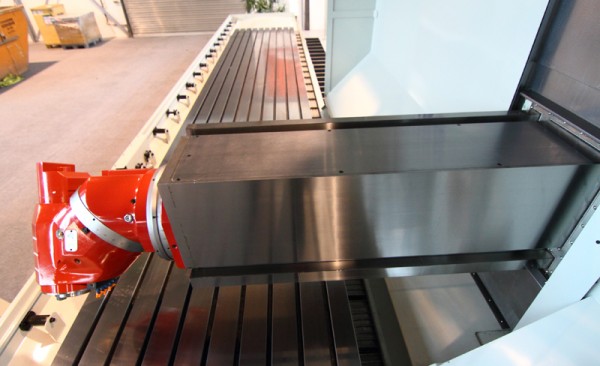

照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
